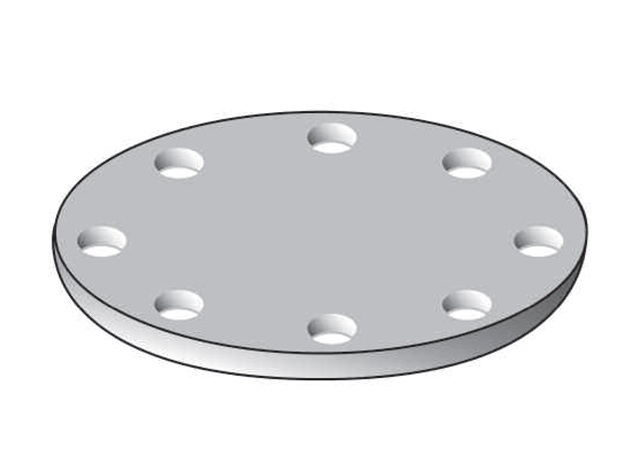

Pleine IPS
- Veuillez changer le diamètre nominal pour filtrer le tableau des dimensions.

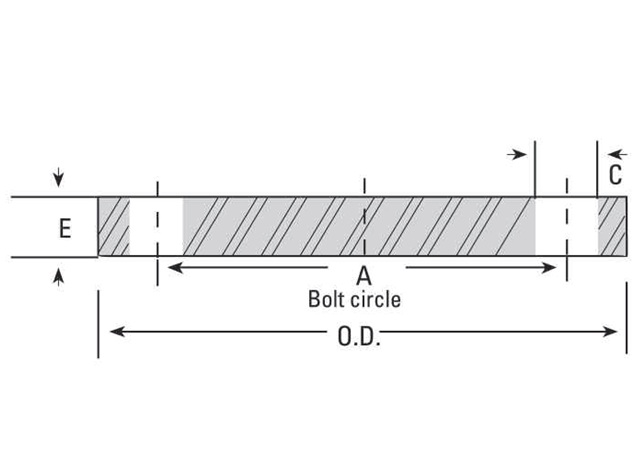

- Référez-vous aux autres images pour les dimensions détaillées.
- Cliquez ici pour voir le tableau de perçage et de boulonnage des brides au complet.
- Acier galvanisé

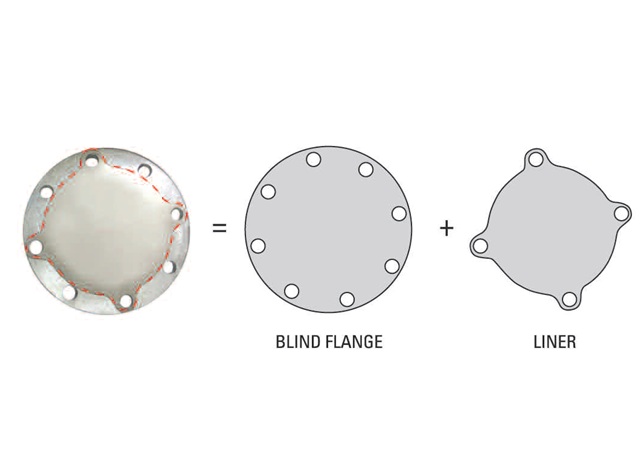

- 316L SS revêtement intérieur 1/16″ d’épaisseur
- Perçage: 6″ à 24″ ASME B16.5, CL150 / 30″ et 36 ” ASME B16.47, CL150 series “A”
Information Supplémentaire
Faites une requête avec « Produit Personnalisé » pour les dimensions non-affichées.
Classification selon Pression-Température (Classe 300)
| Température du métal F° | Pressiona (Type 304/L & 316/L) |
|---|---|
| -20 à 100 | 600 |
| 200 | 505 |
| 300 | 455 |
| 400 | 415 |
| 500 | 380 |
| 600 | 360 |
| 650 | 350 |
| 700 | 345 |
| 750 | 335 |
| 800 | 330 |
| 850 | 320b |
| 900 | |
| 950 | |
| 1000 | |
a Livres par mesure de pouce carré
b Alliage 316/L
